Descrizione dei prodotti
Specifiche del prodotto
| Standard | ASTM A312/ASME SA312 |
| Gradi di acciaio | 304 304L 304H 304LN 309S 309H 310S 316 316L 316LN 317 321 347 347H 348 904L |
| Standard equivalenti | EN 10216-5 / DIN 17458 / JIS G3459 |
| Diametro esterno del tubo (OD) | 12-165mm, personalizzabile |
| Spessore della parete del tubo (WT) | 1–20 mm, personalizzabile |
| Lunghezza del tubo | Fino a 18m, personalizzabile |
| Altezza della pinna | 6–50 mm, personalizzabile |
| Spessore delle pinne | 0,3-5,0 mm, personalizzabile |
| Passo della pinna | 4-13 FPI, personalizzabile |
Il materiale di base in acciaio inossidabile ASTM A312 contiene il 18%–20% di cromo e l'8%–13% di nichel (con TP316L contenente un ulteriore 2%–3% di molibdeno). Sulla sua superficie si forma una densa pellicola di passivazione di ossido di cromo, che resiste efficacemente alla corrosione dei solfuri (H₂S), degli ioni cloruro (Cl⁻) e dei mezzi acidi presenti negli ambienti petroliferi e del gas, soddisfacendo così gli standard di resistenza alla corrosione dell'industria petrolifera e del gas.

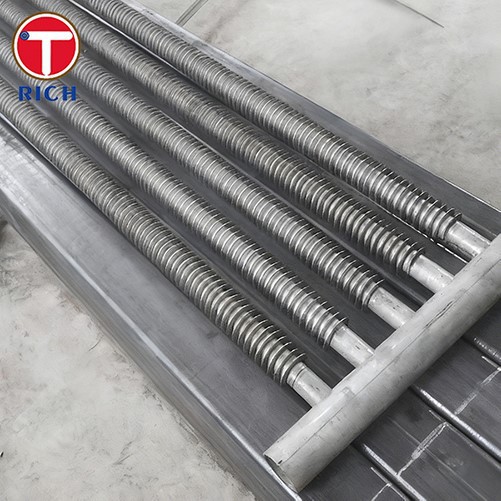

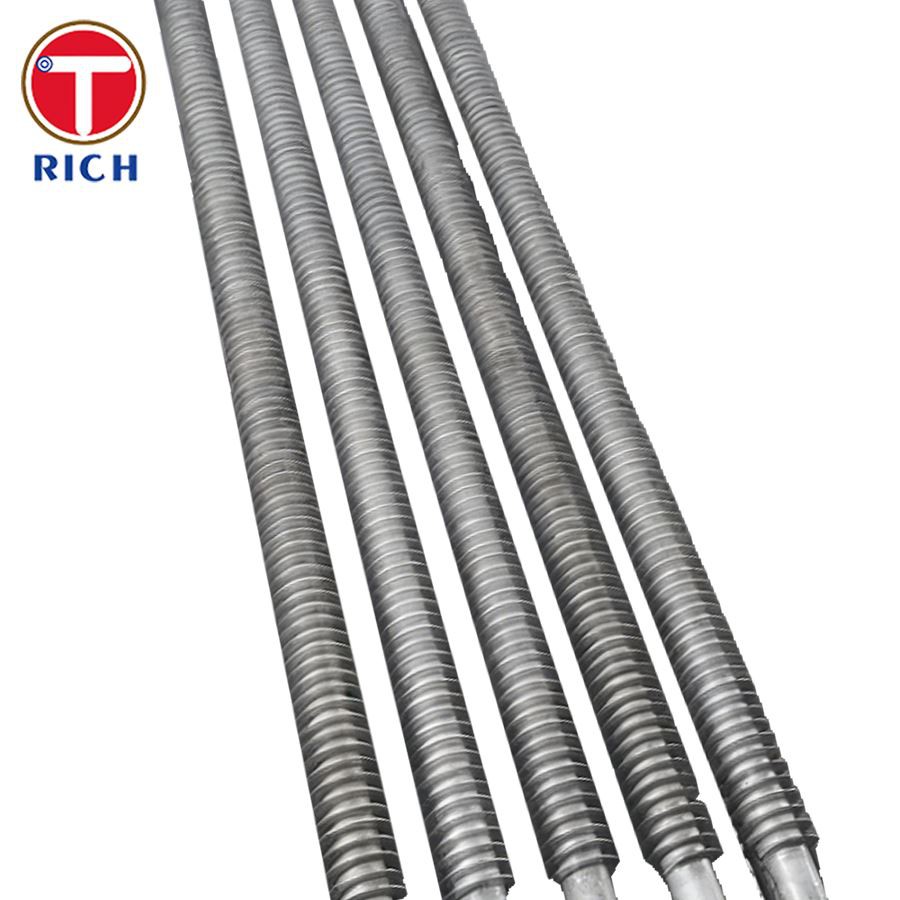

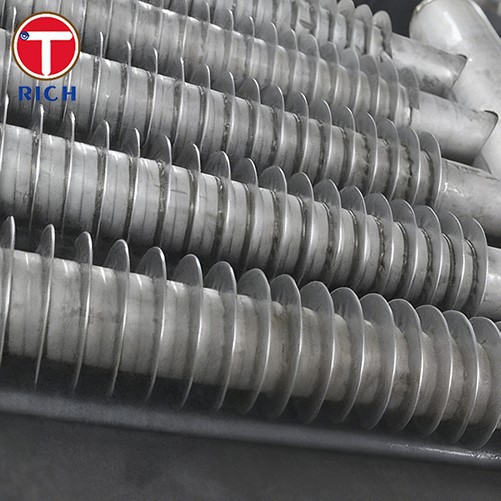

Il tubo alettato avvolto in acciaio inossidabile utilizza un processo di avvolgimento a freddo e di saldatura ad alta frequenza, garantendo uno stretto interblocco meccanico tra le alette e il tubo base con uno spazio di contatto inferiore o uguale a 0,05 mm. Convalidate attraverso test di vibrazione, le alette non dimostrano alcuno spostamento o distacco anche in condizioni operative complesse.
Servizi personalizzati
- TORICH offre servizi di personalizzazione su misura per le esigenze del cliente, inclusa la produzione di tubi in vari materiali-come 304, 316, 321, 310 e 2205, nonché dimensioni personalizzate.
- Oltre alle finiture decapate standard, forniamo una gamma di trattamenti superficiali, tra cui ricottura brillante, sabbiatura ed elettrolucidatura.
- Offriamo anche servizi di alettatura per "tubi piegati a U-"; specificamente per gli ambienti con gas di scarico caratterizzati da livelli elevati di polvere e propensione alla formazione di incrostazioni, supportiamo la personalizzazione di una spaziatura delle alette extra-ampia (ad esempio, 4–6 mm) per evitare intasamenti.
Composizione chimica
| Elemento | C | Mn | Sì | P (massimo) | S (massimo) | Cr | Ni | Mo |
|---|---|---|---|---|---|---|---|---|
| 304L | Inferiore o uguale a 0,030 | Inferiore o uguale a 2,00 | Inferiore o uguale a 1,00 | Inferiore o uguale a 0,045 | Inferiore o uguale a 0,030 | 18.0–20.0 | 8.0–12.0 | - |
| 309S | Inferiore o uguale a 0,080 | Inferiore o uguale a 2,00 | Inferiore o uguale a 1,00 | Inferiore o uguale a 0,045 | Inferiore o uguale a 0,030 | 22.0–24.0 | 12.0–15.0 | - |
| 316L | Inferiore o uguale a 0,030 | Inferiore o uguale a 2,00 | Inferiore o uguale a 1,00 | Inferiore o uguale a 0,045 | Inferiore o uguale a 0,030 | 16.0–18.0 | 10.0–14.0 | 2.0–3.0 |
Proprietà meccaniche
| Proprietà | Resistenza alla trazione (MPa) | Forza di snervamento (MPa) | Allungamento (%) | Durezza (HB) |
| 304L | Maggiore o uguale a 485 | Maggiore o uguale a 170 | Maggiore o uguale a 35 | Inferiore o uguale a 192 |
| 309S | Maggiore o uguale a 515 | Maggiore o uguale a 205 | Maggiore o uguale a 40 | Inferiore o uguale a 192 |
| 316L | Maggiore o uguale a 485 | Maggiore o uguale a 170 | Maggiore o uguale a 40 | Inferiore o uguale a 192 |
Possibili gradi alternativi
- Incoloy 800/800H presenta un'eccellente resistenza allo scorrimento viscoso e alla rottura alle alte-temperature, rendendolo adatto per scambiatori di calore che operano a temperature superiori a 600–800 gradi.
- Inconel 600/625 possiede una resistenza alla corrosione e all'ossidazione superiore, che lo rende adatto per scambiatori di calore dei gas di combustione ad alta-temperatura.
- Il 904L dimostra un'eccezionale resistenza alla vaiolatura, alla corrosione interstiziale e alla corrosione da cloruri, rendendolo adatto per gli impianti di desalinizzazione dell'acqua di mare.
aree di applicazione
Le applicazioni specifiche del tubo alettato avvolto in acciaio inossidabile ASTM A312 nell'industria del petrolio e del gas sono le seguenti:
- Raffreddatori d'aria nelle raffinerie di petrolio
- Scambiatori di calore per piattaforme petrolifere offshore e sistemi FPSO
- Unità di rigenerazione del glicole e sistemi di disidratazione del gas
- Sistemi di vaporizzazione di Gas Naturale Liquefatto (GNL).
- Unità di recupero zolfo
- Riscaldatori e forni petrolchimici nelle raffinerie
- Sistemi di scambio termico HVAC marino
Esposizione dei prodotti
Apparecchiature di prova
Attrezzature di fabbrica
Attrezzature per il decapaggio
Pacchetto prodotti
Domande frequenti
D: Cos'è un tubo alettato avvolto a spirale-e in che modo migliora l'efficienza del trasferimento di calore?
R: I tubi alettati avvolti a spirale- aumentano la superficie di contatto di uno scambiatore di calore avvolgendo strettamente una striscia metallica a spirale continua (aletta) attorno alla superficie esterna di un tubo di base. Nelle applicazioni petrolifere e del gas, questa configurazione favorisce un'intensa turbolenza nel fluido esterno che scorre attraverso il lato del mantello, riducendo così in modo significativo la resistenza termica.
D: È possibile utilizzare leghe speciali sia per il tubo base che per le alette?
R: Sì, acciaio inossidabile duplex, acciaio inossidabile super duplex, Inconel e 254 SMO sono tutte opzioni disponibili.
D: Potete produrre tubi alettati piegati da utilizzare negli scambiatori di calore a fascio tubiero a U-?
R: Sì, possiamo produrre gruppi di tubi alettati piegati a U-. Siamo in grado di accogliere lunghezze iniziali di tubi diritti fino a 27.000 mm mantenendo una densità ottimale delle alette. Controllando attentamente il raggio di curvatura e applicando un trattamento termico post-piegatura, ci assicuriamo che le pieghe rimangano prive di grinze e di eccessivo assottigliamento delle pareti.
