Descrizione dei prodotti
Specifiche del prodotto
| Standard | EN10217-7 |
| Gradi di acciaio | X2CrNi18-9 X2CrNi19-11 X2CrNiN18-10 X5CrNi18-10 X6CrNITI18-10 X6CrNiNb18-10 X2CrNiMo17-12-2 X5CrNiMo17-12-2 X6CrNiMoTi17-12-2 X2 CrNiMo17-12-3 X2CrNiMoN17-13-3 X3CrNiMo17-13-3, ecc. |
| Standard equivalenti |
ASTM A249/A269, ASTM A688, JIS G3463 |
| Diametro esterno (OD) | 6 mm-114,3 mm |
| Spessore della parete (WT) | 0,5 mm-5 mm |
| Lunghezza |
6m/12m, personalizzato |
| Trattamento superficiale | Ricotto brillante |
| Processo di produzione | Formatura a freddo + saldatura TIG/laser |
| Condizione | Soluzione ricotta |

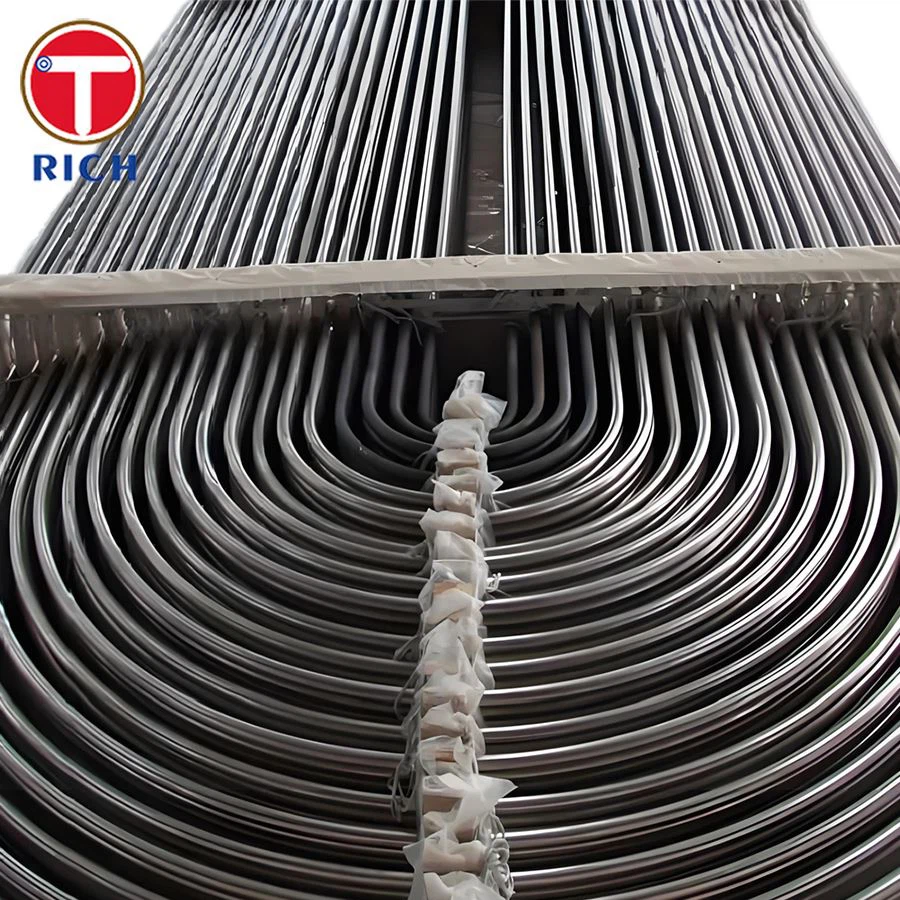

Il tubo in acciaio a forma di U TORICH ha superato con successo il test di corrosione intergranulare EN ISO 3651-2, non presentando crepe da corrosione in condizioni sensibili; sono in grado di resistere a lungo-termine ai mezzi corrosivi misti-in particolare H₂S e Cl⁻ presenti nel petrolio greggio della raffineria.
I nostri prodotti tubolari funzionano stabilmente in un intervallo di temperature compreso tra -196 gradi e +550 gradi, rendendoli adatti per applicazioni ad alta-temperatura e alta pressione come l'idrocracking e il reforming catalitico.
Servizi personalizzati
- TORICH offre dimensionamenti personalizzati per tubi piegati a U-, coprendo l'intera gamma di dimensioni standard e non-standard per gli scambiatori di calore; i raggi di curvatura standard includono 1.5D, 2.0D, 2.5D e 3.0D.
- Forniamo vari servizi di trattamento superficiale, tra cui decapaggio e passivazione, lucidatura a specchio interna ed esterna ed elettrolucidatura.
- Offriamo finiture personalizzate delle estremità dei tubi-comprese estremità lisce, smussatura, svasatura ed espansione-e possiamo eseguire servizi aggiuntivi come taglio di precisione su misura, sbavatura e smussatura, il tutto in conformità con requisiti specifici.
Composizione chimica
| Grado | C | Sì | Mn | P | S | Cr | Ni | Mo | Ti/Nb |
|---|---|---|---|---|---|---|---|---|---|
| X6CrNiTi18-10 (1.4541) | Inferiore o uguale a 0,08 | Inferiore o uguale a 1,00 | Inferiore o uguale a 2,00 | Inferiore o uguale a 0,045 | Inferiore o uguale a 0,015 | 17.0–19.0 | 9.0–12.0 | - | Ti Maggiore o uguale a 5×C (Inferiore o uguale a 0,7) |
| X6CrNiNb18-10 (1.4550) | Inferiore o uguale a 0,08 | Inferiore o uguale a 1,00 | Inferiore o uguale a 2,00 | Inferiore o uguale a 0,045 | Inferiore o uguale a 0,015 | 17.0–19.0 | 9.0–12.0 | - | Nb Maggiore o uguale a 10×C (Inferiore o uguale a 1,0) |
| X2CrNiMo17-12-2 (1.4404) | Inferiore o uguale a 0,030 | Inferiore o uguale a 1,00 | Inferiore o uguale a 2,00 | Inferiore o uguale a 0,045 | Inferiore o uguale a 0,015 | 16.5–18.5 | 10.0–13.0 | 2.0–2.5 | - |
Proprietà meccaniche
| Proprietà | Rp0,2 (MPa) | Rp1.0 (MPa) | Rm (MPa) | Allungamento A (%) |
|---|---|---|---|---|
| X6CrNiTi18-10 (1.4541) | ~200–222 | ~235–240 | 500–730 | 30–40 |
| X6CrNiNb18-10 (1.4550) | ~205–232 | ~240 | 510–740 | 30–40 |
| X2CrNiMo17-12-2 (1.4404) | ~180–217 | ~215–240 | 500–700 | 35–45 |
Possibili gradi alternativi
- Per i preriscaldatori di petrolio greggio-tipicamente quelli che funzionano senza mezzi fortemente acidi e con una temperatura di progettazione inferiore a 350 gradi -selezionare 1.4307 (304L) come sostituto di 1.4404 (316L) offre un eccellente rapporto costo-efficacia.
- Per le applicazioni che comportano uno scambio di calore a lungo-termine a temperature elevate superiori a 400 gradi, si consiglia l'uso di 1.4541 (321)-un acciaio inossidabile stabilizzato al titanio--come alternativa al 316L, poiché mitiga efficacemente il rischio di sensibilizzazione alle alte-temperature e successiva corrosione intergranulare.
- Per ambienti caratterizzati da elevati livelli di cloruro, petrolio e gas acidi o raffreddamento ad acqua di mare, 1.4462 (2205) è una scelta adatta; sebbene il suo costo iniziale sia superiore a quello del 316L, offre una durata notevolmente più lunga.
aree di applicazione
I nostri tubi per scambiatori di calore saldati con piegatura a U in acciaio inossidabile EN 10217-7 sono progettati specificamente per l'uso negli scambiatori di calore delle raffinerie. Queste applicazioni includono, ma non sono limitate a, preriscaldatori di petrolio greggio, scambiatori di calore per distillazione atmosferica e sotto vuoto, scambiatori di calore per liquami di cracking catalitico, scambiatori di calore per idrocracking e idrotrattamento degli effluenti dei reattori, scambiatori di calore per torri di frazionamento con coking e scambiatori di calore per sistemi di dissalazione e disidratazione, tra varie altre unità di raffineria.
Esposizione dei prodotti
Apparecchiature di prova
Attrezzature di fabbrica
Attrezzature per il decapaggio
Pacchetto prodotti
Domande frequenti
D: Qual è il raggio di curvatura minimo per i tubi a U-?
R: Secondo gli standard EN 10217-7 e TEMA, il raggio di curvatura minimo standard (R) è 1,5 volte il diametro esterno (R=1.5D); tuttavia, questo può essere personalizzato per soddisfare le esigenze specifiche del cliente.
D: Di quanto diminuisce lo spessore della parete in corrispondenza della piega? Questo può essere compensato?
R: Il tasso di assottigliamento della parete nel punto più sottile sulla corona esterna della curvatura è controllato in modo che rimanga entro il 12% dello spessore della parete originale. Su richiesta del cliente, possiamo compensare questo assottigliamento selezionando tubi con una parete leggermente più spessa prima della piegatura, garantendo così che lo spessore minimo della parete in corrispondenza della curvatura soddisfi tutte le specifiche di progetto.
D: Rispetto ai tubi senza saldatura, i tubi di acciaio saldati sono più soggetti a fessurazioni nelle condizioni operative ad alta-pressione tipiche degli scambiatori di calore delle raffinerie?
R: No, non lo sono. I nostri tubi sono sottoposti a un rigoroso processo di doppia ispezione-che comprende test al 100% con correnti parassite e test idrostatici-per garantire che la resistenza del cordone di saldatura sia completamente equivalente a quella del materiale di base.
