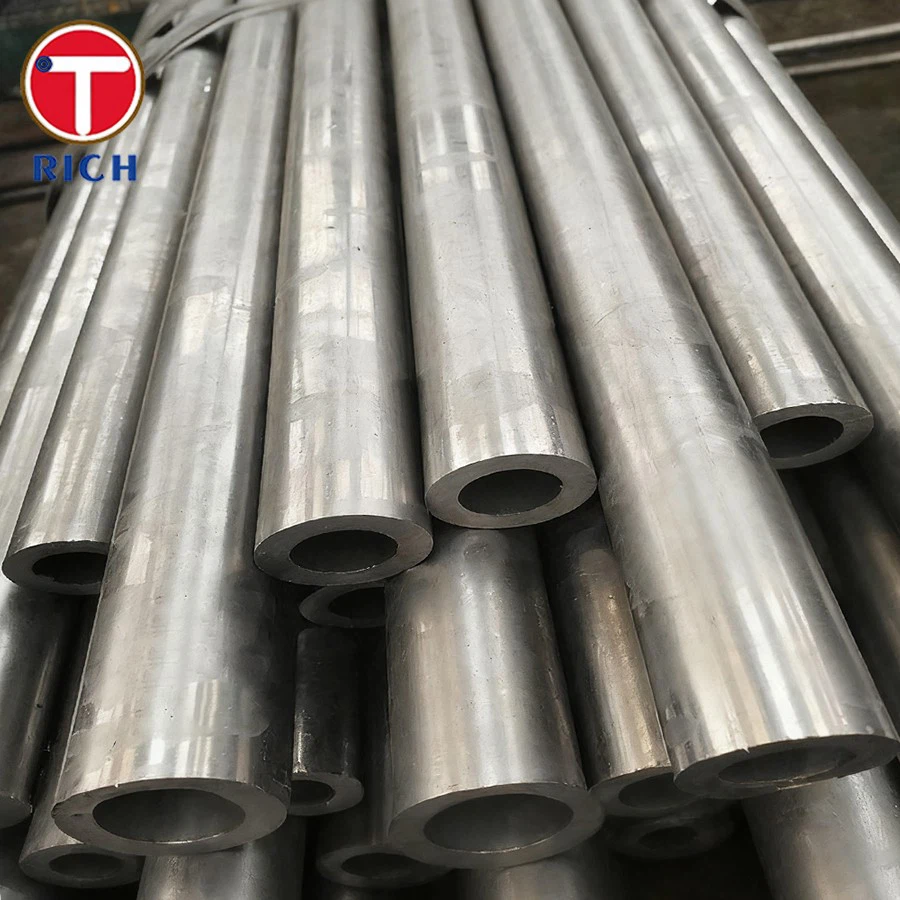

Descrizione dei prodotti
Specifiche del prodotto
| Standard |
ASTM A519/ASME SA519 |
| Gradi di acciaio | E3310,4012,4023,4024,4027,4028,4037,4042 4047,4063,4118,4130,4135,4137,4140,4142, ecc. |
| Standard equivalenti | EN 10297-1 / JIS G3441/ GB/T 8162 |
| Diametro esterno (OD) | 5 mm-630 mm |
| Spessore della parete (WT) | 1,5 mm-50 mm |
| Lunghezza | 6/12 m |
| Trattamento superficiale | Finitura nera, oliata, decapata o lucida |
| Processo di produzione | trafilatura a freddo su mandrino |
| Condizione | +SR / +N / Q&T (specificato dal cliente) |
Dopo il trattamento di-distensione o tempra-e-rinvenimento, il tubo 4140 DOM offre un carico di snervamento minimo di 690 MPa (100 ksi) e un'eccezionale capacità di carico ad alta-pressione-carico; rispetto al tubo 1026 DOM, consente una riduzione dello spessore della parete del cilindro di oltre il 25% quando si producono cilindri idraulici progettati per la stessa pressione di esercizio.
Il processo DOM raggiunge una rugosità della superficie interna di Ra inferiore o uguale a 1,6 μm e mantiene uno stretto controllo sulle tolleranze del diametro interno (gradi H8–H9). Grazie a questa precisa precisione dimensionale, il tubo si integra perfettamente con le guarnizioni del pistone, riducendo significativamente le perdite di fluido idraulico e le perdite per attrito.
A differenza delle tradizionali aste dei pistoni con placcatura-cromata-dura (come l'acciaio Ck45/1045) che richiedono un'alesatura estesa, i tubi in acciaio di precisione 4140 DOM riducono le tolleranze di lavorazione del 30%.
Servizi personalizzati
- TORICH offre servizi di levigatura di fori profondi-, ottenendo tolleranze del diametro interno di H7 e rugosità della superficie del foro di Ra 0,4–0,8 μm (finitura a specchio-).
- Forniamo una placcatura superficiale resistente all'usura e anti-corrosione, inclusa la cromatura dura per il foro (con uno spessore del rivestimento di 0,03–0,15 mm per lato e una durezza di HV 800–1000/HRC 60+) e una cromatura dura per il diametro esterno.
- I servizi includono anche filettature interne ed esterne (filetti UNF, metrici M- e filetti trapezoidali/di contrafforte), alesatura di scanalature di tenuta e la lavorazione di smussi di saldatura di tipo J-, tipo V- o tipo U-.
Composizione chimica
| Elemento | C | Mn | Sì | Cr | Mo | P (massimo) | S (massimo) |
| 4140 | 0.38–0.43 | 0.75–1.00 | 0.15–0.35 | 0.80–1.10 | 0.15–0.25 | 0.035 | 0.040 |
Proprietà meccaniche
| Proprietà | Resistenza alla trazione (MPa) | Carico di snervamento (MPa) | Allungamento (%) | Durezza (HB) |
| 4140 Q&T | 850–1000 | 655–850 | 15–25 | 197–235 |
Possibili gradi alternativi
- 4130 è una versione a basso-carbonio del 4140; offre una saldabilità superiore, è più facile da-trattare a caldo ed è più conveniente-, rendendolo adatto per cilindri pneumatici da leggero-a-medio-e cilindri idraulici a bassa-pressione operanti a pressioni di 25 MPa o inferiori.
- 4340 incorpora nichel nella base della lega di cromo-molibdeno, ottenendo proprietà meccaniche complessive superiori del 15% a quelle del 4140; è adatto per applicazioni nel settore aerospaziale, della difesa e nei macchinari minerari-su larga scala.
- EN 10297-1 42CrMo4 e JIS G3441 SCM440 sono standard equivalenti a 4140, con composizioni chimiche che corrispondono quasi esattamente a quelle di 4140.
aree di applicazione
Il tubo ASTM A519 4140 DOM è ampiamente utilizzato nella produzione e nell'assemblaggio di vari cilindri idraulici e pneumatici ad alte-prestazioni in questi settori:
- Macchine edili: cilindri del braccio e della benna per escavatori, pale caricatrici e bulldozer
- Attrezzature per l'estrazione mineraria e il tunneling: gambe di supporto idrauliche, martinetti e cilindri di propulsione per macchine perforatrici per tunnel (TBM)
- Attrezzature industriali: cilindri di bloccaggio ed espulsione stampi-per macchine per lo stampaggio a iniezione,-macchine per pressofusione e presse
- Veicoli-pesanti: cilindri di sollevamento per autocarri con cassone ribaltabile; stabilizzatori della gru e cilindri del braccio telescopico
- Energia e Marina: Sistemi di livellamento per piattaforme offshore; cilindri di manovra per paratoie per centrali idroelettriche
- Sistemi pneumatici: bombole di aria respirabile ad alta-pressione; cilindri di compressori d'aria ad alta-pressione
Esposizione dei prodotti
Apparecchiature di prova
Attrezzature di fabbrica
Attrezzature per il decapaggio
Pacchetto prodotti
Domande frequenti
D: Qual è la durezza di consegna del tubo DOM 4140 ed è adatto per ulteriori lavorazioni?
R: Viene fornito allo stato ricotto-disteso, con durezza generalmente controllata tra HRC 22 e 32. Questa gamma garantisce una buona resistenza all'usura e al tempo stesso è completamente compatibile con le successive operazioni di fresatura, foratura e maschiatura.
D: Quali sono le differenze tra i tubi ASTM A519 4140 DOM e le barre 4140 Quenched and Tempered (QT)?
R: I tubi DOM vengono utilizzati allo stato trafilato a freddo-e offrono un'elevata resistenza di base e una buona tenacità. Al contrario, la barra da 4140 QT richiede una lavorazione di sgrossatura seguita da un trattamento termico, che comporta un processo di produzione più lungo. I tubi DOM sono più-economici e più adatti all'uso diretto come cilindri.
D: Potete fornire tubi levigati con tolleranza del diametro interno H7?
R: Certamente. Sebbene i tubi DOM abbiano generalmente una tolleranza H8, se i requisiti di tenuta sono estremamente rigorosi, possiamo eseguire un'ulteriore affilatura dei fori profondi-per ottenere la tolleranza H7, oltre a rotondità e rettilineità superiori.
