Descrizione dei prodotti
Specifiche del prodotto
| Standard | ASTM B152 / ASTM B75 / ASTM B111 |
| Materiali dei tubi | C11000 / C12200 / CuNi 90/10 |
| Materiali delle pinne | Striscia di rame o striscia CuNi |
| Diametro esterno (OD) | 12 mm – 38 mm (personalizzabile) |
| Spessore della parete (WT) | 0,7–2 mm (personalizzabile) |
| Altezza della pinna | 6–15 mm (personalizzabile) |
| Spessore delle pinne | 0,2-0,5 mm (personalizzabile) |
| Lunghezza del tubo | Può essere personalizzato su richiesta |
| Condizione | Ricotto/alleviato dallo stress- |
Il tubo alettato avvolto a spirale C11000 presenta un contenuto di rame pari ad almeno il 99,90% e una conduttività termica fino a 388 W/(m·K)-25 volte quella dell'acciaio inossidabile 316L, rendendolo adatto ai sistemi HVAC residenziali e commerciali standard.
I tubi di rame disossidato al fosforo C12200- mostrano un'eccellente resistenza all'infragilimento da idrogeno durante la saldatura. Rispetto al C11000, sono più adatti per la saldatura di sistemi di tubazioni complessi e per l'uso in unità di condizionamento d'aria centralizzate soggette a frequenti cicli di avvio-arresto o a funzionamento continuo a lungo-termine.
I tubi in lega di rame-nichel CuNi 90/10 resistono all'acqua di mare ad alta-salinità e all'acqua salmastra contenente cloruri-, rendendoli ideali per ambienti difficili con elevata salinità e umidità, come i sistemi HVAC nelle navi marine e nelle aree costiere.
Servizi personalizzati
- TORICH offre opzioni di materiali personalizzabili, consentendo combinazioni flessibili di materiali per tubo base e alette-come tubi base CuNi 90/10 con alette CuNi 70/30.
- L'altezza, lo spessore e la spaziatura delle alette possono essere personalizzati per soddisfare requisiti specifici per il bilanciamento del trasferimento di calore e della caduta di pressione. Sono disponibili anche design migliorati delle alette, come alette a lamelle o ondulate.
- Le estremità dei tubi possono essere lavorate mediante svasatura, pressatura, flangiatura, squadratura o smussatura; ciò elimina la necessità di saldature secondarie e garantisce la compatibilità diretta con i collegamenti per scambiatori di calore, condensatori ed evaporatori dell'aria condizionata-.
Composizione chimica
| Elemento | Cu (%) | Ni (%) | Fe (%) | P (%) | Altro |
|---|---|---|---|---|---|
| C11000 | Maggiore o uguale a 99,90 | - | - | - | Tracce di impurità |
| C12200 | Maggiore o uguale a 99,90 | - | - | 0.015–0.040 | Tracce di impurità |
| CuNi 90/10 | Bilancia | 9.0–11.0 | 1.0–1.8 | - | Mn, oligoelementi |
Proprietà meccaniche
| Proprietà | Resistenza alla trazione (MPa) | Forza di snervamento (MPa) | Allungamento (%) | Durezza (HV) |
| C11000 | Maggiore o uguale a 210 | Maggiore o uguale a 60 | Maggiore o uguale a 40 | 40–70 |
| C12200 | Maggiore o uguale a 220 | Maggiore o uguale a 70 | Maggiore o uguale a 35 | 45–75 |
| CuNi 90/10 | Maggiore o uguale a 300 | Maggiore o uguale a 120 | Maggiore o uguale a 30 | 80–120 |
Possibili gradi alternativi
- Per alcune applicazioni di raffreddamento industriale o di gas di scarico ad alta-temperatura, i tubi alettati in acciaio inossidabile-con tubi base in acciaio inossidabile (304/316) con alette avvolte in acciaio inossidabile-possono essere presi in considerazione per la loro superiore resistenza alla pressione e alla temperatura.
- CuNi 70/30 offre una migliore resistenza alla corrosione e al biofouling indotti dal flusso dell'acqua di mare-rispetto al CuNi 90/10, rendendolo adatto ai sistemi HVAC offshore.
- Per i sistemi HVAC residenziali, le leghe di alluminio (AA 1100/3003) rappresentano un'opzione praticabile, poiché sono più convenienti-del rame.
aree di applicazione
Grazie alla loro eccellente conduttività termica, il tubo alettato avvolto a spirale è adatto per applicazioni quali sistemi di condizionamento d'aria centralizzati, scambiatori di calore per refrigeratori, condensatori raffreddati ad aria-, unità HVAC su tetto, unità fan coil (FCU), sistemi di ventilazione con recupero di calore (HRV/ERV), sistemi HVAC per edifici commerciali e condensatori per il condizionamento dell'aria marino.

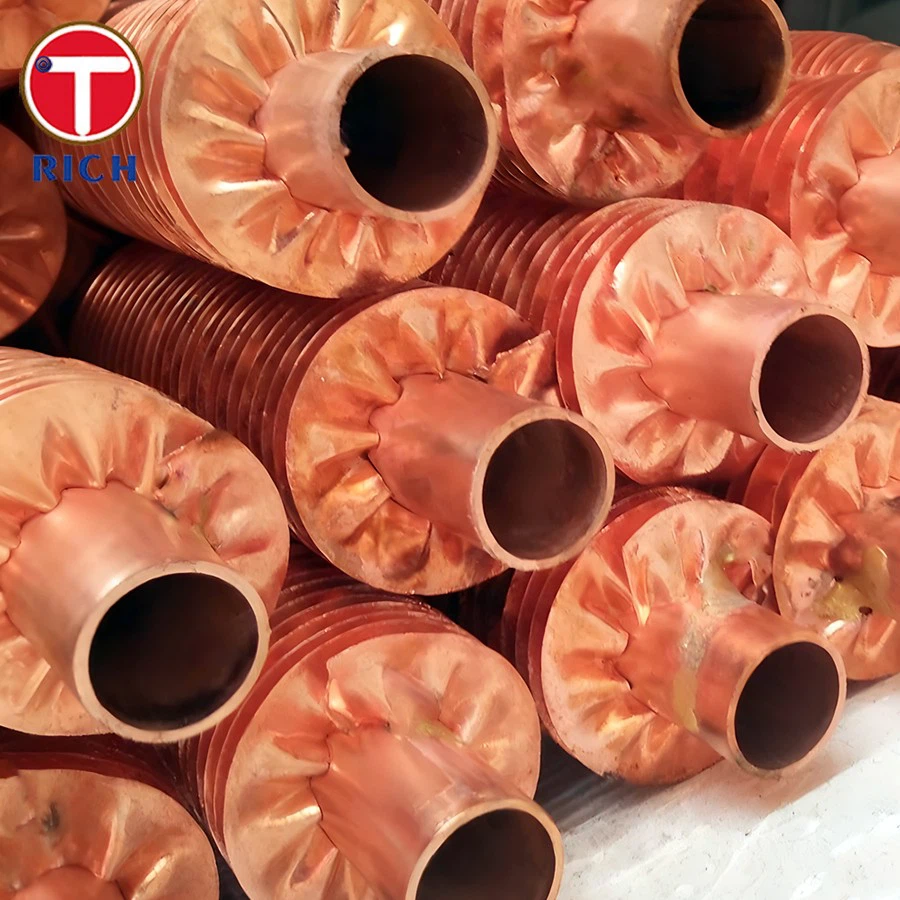

Esposizione dei prodotti
Apparecchiature di prova
Attrezzature di fabbrica
Attrezzature per il decapaggio
Pacchetto prodotti
Domande frequenti
D: Questi tubi alettati possono essere piegati a forma di U-?
R: Sì. Allo stato ricotto e tenero, i nostri tubi alettati possono essere piegati, purché venga mantenuto un raggio di curvatura sufficiente (richiedendo la rimozione o l'appiattimento delle alette nella sezione di curvatura).
D: I tubi alettati CuNi 90/10 richiedono un ulteriore trattamento anti-corrosione o anti-incrostazione?
R: Non è richiesto alcun trattamento aggiuntivo. I prodotti vengono sottoposti a trattamenti di passivazione e rivestimento antivegetativo prima di lasciare la fabbrica, consentendo l'uso diretto in ambienti umidi, in nebbia salina-o corrosivi.
D: Quali vantaggi offrono i tubi alettati avvolti a spirale rispetto ai tradizionali tubi alettati incassati o a manicotto-?
R: Le alette avvolte a spirale sono integrate con il tubo di base tramite saldatura o un legame meccanico ad alta-forza, eliminando la resistenza termica di contatto presente nei tubi del tipo a manicotto-e aumentando l'efficienza del trasferimento di calore del 15-30%. Offrono inoltre una resistenza superiore alle vibrazioni e agli shock termici, garantendo che le alette non si allentino o si stacchino.
